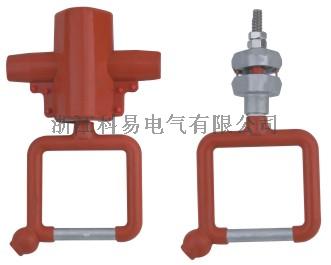

FDL型防雷验电接地环是一种安装在线路绝缘子负荷侧，专门用于防止1O-20kv架空绝缘导线雷击断线以及用于检修施工时的验电和接地装置的新型二合一产品。目前配网1O-20kV及以下架空线路普遍采用绝缘导线，但架空绝缘线路先天不足的耐雷水平，又令人烦恼不止。因为电杆侧常吊挂着验电接地环、故障指示器、防弧线夹、分支线夹等一连串，造成线路凌乱不雅观。本产品安装方便，合二为一，使线路简洁并降低成本，为电力部门提供更经济有效的产品，根据用户需要采用剥皮型的非穿剌式防雷验电接地环型号为：FDL-50/240B；穿刺式防雷验电接地环型号为：FDL-50/240A。

?

?

结构特点
1. 主要由绝缘护罩、压紧螺母、穿刺压块、线夹座、引弧棒和绝缘套管等组成。
2. 引弧棒和线夹座装配连接成一体，当雷击发生时，引弧棒和绝缘子（或横担）金属件之间放电，使续流工频电弧移动到引弧棒上烧灼，从而保护绝缘导线不受损伤。
3. CFH-50/240型穿刺式防弧线夹具有穿刺式的刺齿构造，安装施工方便，不需剥除绝缘导线绝缘层，避免线芯进水和腐蚀，减轻操作人员的劳动强度。
4. 能耐受5次左右工频大电流电弧的烧灼。

?

放电间隙安装尺寸表
安装支柱型号?放电间隙/mm
P-10绝缘子?125mm~135 mm
P-15绝缘子?140mm~150 mm
P-20绝缘子 ? ? ? ? ? ? ? ? 150mm~170 mm
PS-15绝缘子?150mm~170 mm
PS-20绝缘子?170mm~180 mm
S-210瓷横担绝缘子 ? ? ? 270mm~300 mm

安装方法
1. 本产品安装在线路绝缘子(例如PS-15高压线路柱式绝缘子)的负荷侧，剥皮型的按示图1要剥开绝缘层70mm左右，把防雷验电接地
环紧固在导线上；穿刺式的夹线方式有2种， (1)力矩螺母的紧固方法；将绝缘导线尽量平行卡进线夹槽内，先用手拧紧力矩螺母，
再用套筒扳手交替均匀拧紧至力矩螺母项端脱落为止。(2)根据导线截面积及天气温度设定扭力扳手扭力值；26-35Nm，用扭力扳
手交替、对称拧紧2个压力螺母，用肉眼检查导线绝缘层贴紧线夹弧槽，看不见刺齿根部即可。然后拧紧备紧螺母，防止压力螺母
松动；
2. 安装时按示图1及放电间隙安装尺寸表调整本产品和线路绝缘子之间的距离；
3. 绝缘护罩安装在线夹座的外部，用固定扣固定绝缘护罩。(具体请参照产品安装说明书)

注意事项

1．在雷雨季前后应对线路进行巡查，检查产品是否处于正常的安装状态，或有无损坏，必要时应予以调整或更换。
2．如在线路起始端安装带自动重合闸的继电保护装置，调节好参数可有效的减少线路停电次数。
